一．主要用途

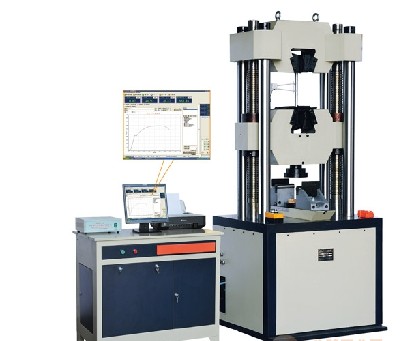

1.    该试验机采用手动控制、液压加载，传感测力、微机显示及数据自动处理，主要完成对金属和非金属试样的拉伸、压缩、弯曲试验，符合国家标准要求。

2.   试验机主机采用双丝杠中横梁传动机构,可实现试验空间的调整,液压缸下置，安装试样方便，稳定性好，造型美观.

3.    采用品牌微机，完成试验过程中试验参数的设定、试验过程的数据采集、处理、分析、存储及显示(试验数据包括:上下屈服点、抗拉强度、断裂强度、延伸率、弹性模量等),准确、可靠。并配有Windows液压试验机专用软件,根据国家标准或用户提供的标准测量各材料的性能参数，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，设有试验曲线放大、比较、遍历功能，智能、方便。

4.    自建强大的试验数据库，试验数据可随时保存、查询、调用。

5、强大的自检功能和完善的保护功能.

¤ 电子测量,微机屏幕显示并数据自动处理,打印机打印试验结果.

     ¤ 采用最新Win软件,实现一台微机对多台同时工作的试验机进行屏幕显示并数据  处理, 打印机打印试验结果.

     ¤ 微机屏幕实时显示各测量值(包括试验力、变形)、 试验力—变形等关系曲线.

     ¤ 自动计算材料特征点(上下屈服点、抗拉强度、断裂强度)、弹性模量

     ¤ 智能化的输入输出，支持各种打印机及绘图仪.

     ¤ 曲线的幅度可随意设置，并可进行曲线的局部放大和多个试验曲线比较

   ¤ 提供了多种单件表格模版，批量数据报表格式可随意设定.

 ¤软件特色

¤1．Windows全中文操作界面；

¤2实时记录试验力-时间、变形-时间、和试验力-位移等多种       试验曲线；

¤3．具有功能强大的报表编辑功能，用户可以按自己的要求编制试验报告；

a)    单个报表

b)  批量报表

¤4．试验数据采用数据库管理方式、自动保存所有试验数据和曲线，便于查询和管理；

  ¤5．预留数据接口，可以直接连接企业的综合信息管理网。

  ¤6. 采用三级用户权限管理。

本试验机的制造、检验依据下列标准相关条款：

GB/T16826-2008《电液伺服万能试验机》

JJG139-1999《拉力、压力和万能试验机》

GB/T228-2008《金属材料室温拉伸试验方法》

二、主要技术参数：　





项目名称

技术参数

最大试验力(kN)

1000

测量范围(kN)

2%--100%FS

试验机的示值精度

±1%

试验力示值相对误差：

示值的±1%

试验力分辨率

1/10000

加荷速度

实时显示

位移测量分辨率

0.01mm

位移示值相对误差：

示值的±1% 以内

拉伸钳口间最大距离(mm)
( 包括活塞行程)

650

上下压盘间最大距离(mm)

500

最大拉伸速度:

约70mm/min.

上下压盘尺寸(mm)

￠160mm

圆试样夹持范围(mm)

￠13～26；26-40

扁试样夹持范围(mm)

0～15；15-30

扁试样夹持最大宽度(mm)

70

试验机主机（不包括活塞最大行程）（mm ）

890 × 670 × 2150

试验机控制台(mm)

560x450x1200

电源及功率

380V±50Hz   2.2Kw

试样夹持方式:

液压自动夹紧

三.试验机配置:



类别

序号

名称

数量

规格

产

品

1

主  机

1台



2

油源系统

1套

内装传感器









随机

附件

及

工具

1

钳口夹板

1套



2

圆试样钳口

各1付

Ф13-26；26-40mm

3

平试样钳口

各1付

0-15；15-30mm

4

压缩附具

1套

Ф160mm

5

弯曲试验附具

1套

跨距0-500mm可调；压头Ф30 mm  1只

6

位移传感器

1只



7

随机工具

1套



8

M16地脚螺栓

4个

固定主机用

9

调整斜铁

3个



10

联想微机

1套

1G*160G*17液晶

11

喷墨打印机

1台

HP2568*A4

资

料

1

使用说明书

1份



2

   产品合格证

1份



3

产品装箱单

1份



4

软件光盘

1张
